Як підключити гібридний інвертор і сонячну станцію

Зміст:

• Чому важливо підключати гібридний інвертор правильно з першого разу
• Крок 1: Перевірка комутації панелей перед підключенням до інвертора
• Крок 2: Підключення акумуляторів до інвертора
• Крок 3: Підключення інвертора до електрощитка будинку
• Крок 4: Підключення до загальної мережі та первинне налаштування
• Крок 5: Тестовий запуск під навантаженням
• Приклад типової конфігурації для будинку
• Типові помилки, яких варто уникати при підключенні
• Що робити, якщо система не запускається з першого разу
• Чому варто довіряти підключення професіоналам
• FAQ: питання про підключення гібридного інвертора
• Чи можна підключити гібридний інвертор без акумуляторів?
• Скільки часу займає підключення інвертора після монтажу панелей?
• Чи потрібен окремий дозвіл на підключення інвертора до домової мережі?
• Що станеться, якщо переплутати полярність при підключенні акумулятора?
• Чи можна підключити кілька інверторів в одній системі?

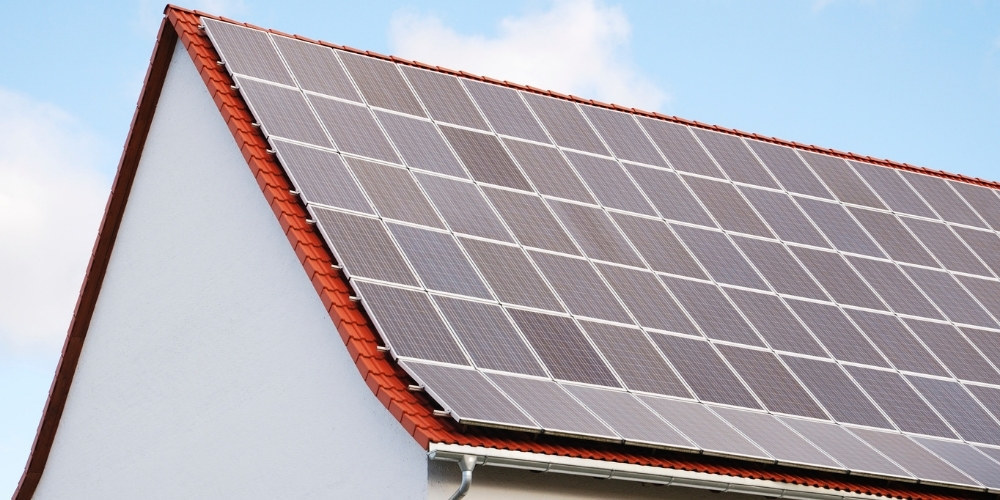

Уявіть картину: дах вже вкритий блискучими панелями, коробка з новим інвертором стоїть у гаражі розпакована, а в голові крутиться одне питання — що робити далі і в якому порядку з’єднувати всі ці дроти, щоб нічого не спалити і не залишитися без гарантії. Саме в цей момент багато новачків або беруться за неправильну послідовність дій, або, навпаки, панікують і відкладають запуск системи на тижні.

Коротка відповідь: підключення гібридного інвертора і сонячної станції завжди виконується у чіткій послідовності: спочатку монтаж і комутація панелей, потім підключення акумуляторів до інвертора, після цього — підключення інвертора до електрощитка будинку, і лише в останню чергу — до мережі. Порушення цієї послідовності — найчастіша причина помилок при першому запуску.

Чому важливо підключати гібридний інвертор правильно з першого разу

Неправильна послідовність підключення сонячної станції — це не просто незручність, а реальний ризик пошкодження дорогої електроніки. Інвертор, підключений до мережі до того, як налаштовані параметри системи, може працювати в неоптимальному режимі, знижуючи ефективність генерації на місяці вперед, поки помилку не виявлять і не виправлять. Ба більше, неправильне підключення акумуляторів здатне вивести їх з ладу вже в перші години роботи, а це найдорожчий компонент усієї станції.

Крок 1: Перевірка комутації панелей перед підключенням до інвертора

Перед тим, як під’єднати кабелі від панелей до інвертора, обов’язково виміряйте напругу холостого ходу кожного стрінга мультиметром. Значення має відповідати розрахунковому — сума напруг усіх панелей у послідовному з’єднанні. Розбіжність сигналізує про помилку в комутації чи пошкоджену панель, яку краще виявити зараз, а не після підключення всієї системи під навантаженням.

Крок 2: Підключення акумуляторів до інвертора

Акумулятори підключаються до відповідного порту інвертора з дотриманням полярності — переплутана полярність здатна миттєво вивести з ладу і акумулятор, і сам інвертор. Більшість сучасних літій-залізо-фосфатних акумуляторів мають вбудовану систему керування (BMS), яка комунікує з інвертором окремим сигнальним кабелем — цей кабель так само важливо підключити правильно, інакше інвертор не зможе коректно моніторити стан заряду.

Крок 3: Підключення інвертора до електрощитка будинку

На цьому етапі інвертор з’єднується з розподільним щитком через окремий автоматичний вимикач відповідного номіналу. Критично важливо розділити навантаження на дві групи: критичні споживачі, які мають отримувати живлення від резерву при відключенні мережі (холодильник, освітлення, роутер, котел опалення), і некритичні (бойлер, кондиціонер), які можна залишити виключно на мережевому живленні для економії ємності акумуляторів під час автономної роботи.

Крок 4: Підключення до загальної мережі та первинне налаштування

Останній етап фізичного підключення — з’єднання інвертора з мережею через окремий вводний автомат. Після цього починається програмна настройка: вибір режиму пріоритету (спочатку сонце, потім акумулятор, потім мережа — чи інша послідовність залежно від тарифів і потреб), встановлення порогів заряду-розряду акумуляторів, налаштування часу автоматичного перемикання на резерв.

Крок 5: Тестовий запуск під навантаженням

Увімкніть кілька побутових приладів і простежте за показниками на дисплеї інвертора — потужність генерації, потужність споживання, стан заряду акумуляторів. Штучно імітуйте відключення мережі (більшість інверторів мають таку тестову функцію або можна коротко вимкнути вводний автомат), щоб перевірити швидкість і коректність перемикання на резерв.

Приклад типової конфігурації для будинку

Для будинку зі споживанням 300 кВт·год на місяць типова гібридна конфігурація виглядає так: 12 панелей по 450 Вт (5,4 кВт загальної потужності), гібридний інвертор 5-6 кВт, акумулятор ємністю 10 кВт·год, розподіл навантаження на дві групи — критичну (холодильник, освітлення, інтернет, котел) і некритичну (бойлер, кондиціонер, духова шафа).

Типові помилки, яких варто уникати при підключенні

• Підключення панелей до інвертора без попередньої перевірки напруги мультиметром — ризик пошкодження вхідних портів інвертора при неправильній комутації.
• Ігнорування розділення навантаження на критичне й некритичне — це призводить до швидкого розряду акумуляторів на прилади, без яких можна обійтися під час відключення.
• Підключення заземлення з порушенням послідовності чи взагалі його відсутність — критична помилка з погляду електробезпеки всього будинку.
• Самостійне підключення без консультації фахівця при першому досвіді — навіть досвідчені електрики радять на першому підключенні мати поруч спеціаліста, знайомого саме з конкретною моделлю інвертора.

Що робити, якщо система не запускається з першого разу

Якщо після підключення інвертор показує код помилки замість нормальної роботи, перше — перевірте послідовність фаз підключення до мережі, друге — переконайтесь, що напруга від панелей потрапляє в діапазон, допустимий для конкретної моделі інвертора (надто висока напруга взимку в холодну сонячну погоду — поширена причина спрацювання захисту). Якщо проблема не вирішується самостійно, варто звернутись до постачальника обладнання за консультацією, перш ніж повторно експериментувати з підключенням, ризикуючи гарантією.

Клієнти Правильне Електроживлення отримують супровід саме на етапі першого запуску системи — інженер компанії або особисто присутній при пусконалагоджувальних роботах, або на телефонному зв’язку для консультації в реальному часі, що значно знижує ризик помилок порівняно з повністю самостійним підключенням без досвіду.

Чому варто довіряти підключення професіоналам

Хоча технічно підключення гібридного інвертора можна виконати самостійно, маючи базові знання електрики, ризики при першому досвіді достатньо високі, щоб виправдати звернення до фахівців. Команда Правильне Електроживлення виконує сотні подібних підключень щороку і бачила практично всі можливі варіанти нестандартних ситуацій — від старої проводки в будинках довоєнної забудови до нетипових конфігурацій даху, що вимагають нестандартного розподілу стрінгів панелей.

Детальніше про доступні моделі інверторів та повний асортимент обладнання можна дізнатись на сайті компанії. Якщо ж мета — швидке резервне рішення без повноцінної сонячної станції, варто розглянути окремий дбж львів як проміжний крок перед повною інтеграцією гібридної системи.

FAQ: питання про підключення гібридного інвертора

Чи можна підключити гібридний інвертор без акумуляторів?

Так, гібридний інвертор може працювати і без акумуляторів у режимі звичайної мережевої станції, а акумулятори додати пізніше без заміни самого інвертора.

Скільки часу займає підключення інвертора після монтажу панелей?

Підключення та первинне налаштування зазвичай займає від кількох годин до одного повного робочого дня залежно від складності конфігурації.

Чи потрібен окремий дозвіл на підключення інвертора до домової мережі?

Окремий дозвіл на підключення в межах будинку не потрібен, але для віддачі надлишків у загальну мережу потрібне узгодження з обленерго.

Що станеться, якщо переплутати полярність при підключенні акумулятора?

Це може призвести до пошкодження системи керування акумулятора (BMS) або самого інвертора, тому перевірка полярності перед підключенням обов’язкова.

Чи можна підключити кілька інверторів в одній системі?

Так, для потужних систем практикується паралельне підключення кількох інверторів, але це вимагає сумісності моделей і додаткового налаштування синхронізації.
